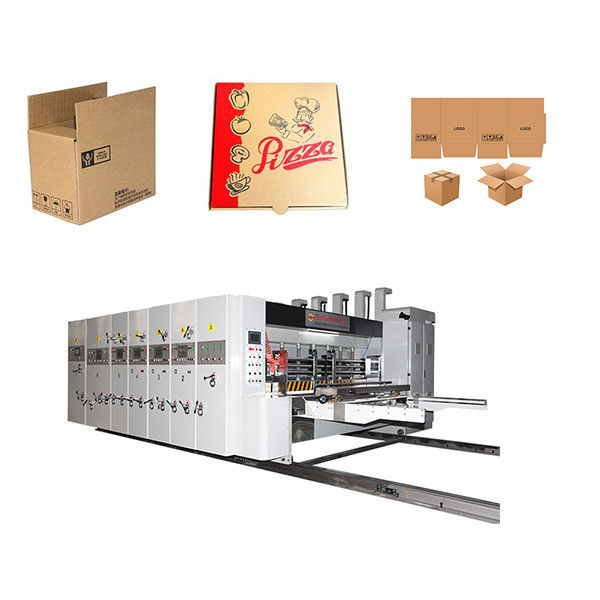

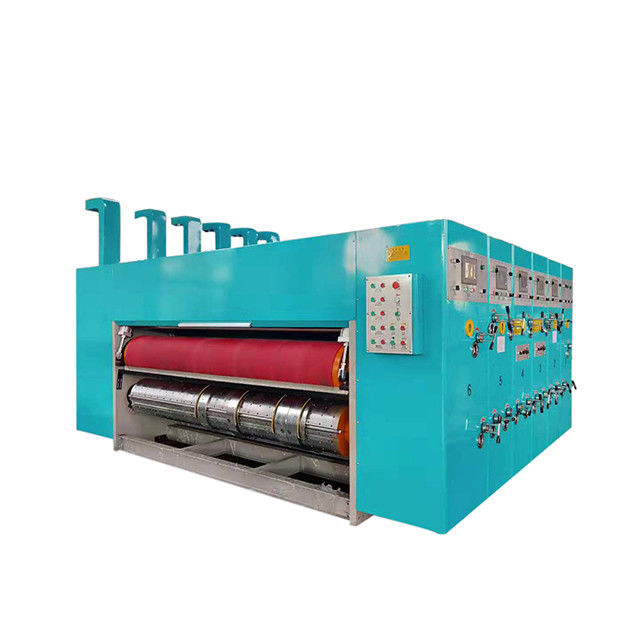

High Speed Full PLC control Automatic corrugated  box printing machine  250pcs/Min

Volles PLC-Hochgeschwindigkeitssteuerautomatische gewölbte Kasten-Druckmaschine 250pcs/Min

  • Markieren

    1200*1800 sterben Druckmaschine

    ,

    3 Farben sterben Druckmaschine

    ,

    250pcs/min sterben Druckmaschine

  • Farben
    3 Farben (1-6 optional)
  • Geschwindigkeit
    180-250pcs/min
  • slotter Messer justieren
    elektrisch justieren Sie (Handbuch justieren optionales)
  • Behälter
    ein 40 Fuß Behälter
  • Druck von anilox Rolle
    Edelstahl (keramisch und Rakel optional)
  • Lieferfrist
    45-60days
  • Spannung
    380V/50HZ 3phase
  • Garantie
    1-jährig
  • Druckmaterial
    Wellpappe
  • Kundendienst erbracht
    Ingenieure verfügbar Maschinerie übersee instandhalten
  • Herkunftsort
    Hebei, China
  • Markenname
    JGPACK
  • Zertifizierung
    CE
  • Modellnummer
    GSYM-¢408
  • Min Bestellmenge
    1set
  • Preis
    usd 50000-7000/set
  • Verpackung Informationen
    Plastik + Holz
  • Lieferzeit
    7days nach Zahlung
  • Zahlungsbedingungen
    T/T, L/C, Western Union, MoneyGram, D/P, D/A
  • Versorgungsmaterial-Fähigkeit
    1-5set pro 2-monatiges

Volles PLC-Hochgeschwindigkeitssteuerautomatische gewölbte Kasten-Druckmaschine 250pcs/Min

GSYM-¢ 408(1200) x 1800-2800mm



Volles PLC-Hochgeschwindigkeitssteuerautomatische gewölbte Kasten-Druckmaschine 250pcs/Min 0





MODELL GSYM-Reihen-Hochgeschwindigkeitsdrucker Diecutter
DRUCKER-FARBE FARBE 3
MNACHINE-GRÖSSE WAND-BRETT, ZUM VON BRETT-GRÖSSE 2600MM ZU UMMAUERN
MASCHINEN-BEMESSUNGSGESCHWINDIGKEIT BEMESSUNGSGESCHWINDIGKEIT 200PCS /MIN
MASCHINEN-WAND-BRETT-GRÖSSE (Millimeter) 60
GERA-STÄRKE (Millimeter) 50
Max, das PAPIERFORMAT (Millimeter, FÜHRT) 1200 X2400MM
MINIMALE ÜBERSCHREITENE PAPIERGRÖSSE (Millimeter) 400X860MM
GRÖSSE DES SPRUNGS-PAEER (Millimeter) 1200X2400
Max-DRUCK-GRÖSSE (Millimeter) 1200 X 2200MM
THINKCNESS DER PLATTE (Millimeter) 3,2---7,2
BRETT-STÄRKE (Millimeter) 3---12
BRETT-DRUCK GENAU (Millimeter) DRUCK ±0.5/KERBEN OFFENES GENAUES ±1.5
生产时功率 (Kilometer) accoding unterschiedliche Farbe 25
总功率 (Kilometer) übereinstimmende unterschiedliche Farbe 43



Anmerkung: die Kundenanforderung übereinstimmend, kann Farbe, slotter wählen 1-6

Diecutter, Lochzubehör alles ist optional

LEADFEEDING-TEIL



Volles PLC-Hochgeschwindigkeitssteuerautomatische gewölbte Kasten-Druckmaschine 250pcs/Min 1

【1】 elektrisches Steuermaschine von der Alarmglocke, ununterbrochene Klingelnwarnung, die Sicherheit der Arbeitnehmer sicherstellen.

【2】 Antriebsachse mit Reibungskupplung, Missbrauch vermeiden und zur Maschine beschädigen.

【3】 pneumatisches Verriegelungsgerät.

【4】 der Wirtsmotor stellt das Schutzgerät an. (Die Maschine wird nicht, der Wirt kann nicht zu laufen beginnen zugeschlossen)

2 . Vorderkanterollenart Fütterungssystem

【1】 Saugzusätzlicher Fütterungspapierfan 7.5KW, entsprechend den verschiedenen verbiegenden Zuständen der Pappe, Luftlautstärkeregelung,

Zu glatte Papierzufuhr sicherstellen. Benutzen Sie die Bürste, um die Pappoberfläche zu entfernen

Staub, Papierfetzen und anderer Rückstand, verbessert die Druck- Qualität.

【2】 kerbte mit einem Kettenbedienschalter, Steuernotauspapier.

【3】 der Papieraufzug und nehmen unten den Luftzylinder, die Aktion schnell, Bemühung an.

【4】 der Gebrauch von Stauchwalze-Zufuhrsystem Shandongs „Komori“ vorderem, einfache Operation, hohe Präzision. Die Menge der Erweiterung kann justiert werden, roh

Starke Anpassungsfähigkeit. Das Geschwindigkeitsgetriebe, das, passend für das Verwerfen, dünnes Pappgetriebe, der Effekt stabiler ist, liegt auf der Hand.

【5】 Seitenleitblech, hintere Kastenposition durch die elektrische Anpassung der Schraube; obere und unterere Abstandsposition des vorderen Leitbleches synchronisierte manuell Anpassung.

【6】 überspringen Fütterungsgerät (entsprechend dem Bedarf zu wählen fortgefahren oder dem einziehenden Blatt).

【7】 PLC-Steuerung, Mensch-Maschine Schnittstelle, Menüspeicher, Druckplattekorrektur, Druckgeschwindigkeit, Quantität, Zeit und die Abteilungsoperation

Rolle der Zufuhr 3

【1】 herauf Rollengebrauch die Weichgummiwelle, so, wann man das Brett, sicherzustellen nicht borken den Brett Durchmesser 132mm, tragende Gummiwelle, das blance korrigieren zu lassen einzieht, zu halten, steay und genaues Papiervorschub.

【2】 die Rolle der unteren Zufuhr mit Prägewalzedurchmesser ¢ 175 Millimeter, nahtloses Stahlrohr, prägeartige Hartverchromung.

【3】 Fütterungsrollenkreuz Schieber-artige Skalaskala manuell den Einstellbereich 0 justieren | 12 Millimeter. Anpassung beeinflußt nicht den Gangabstand, um Getriebegenauigkeit sicherzustellen.

【4】 hand-artige schnelle Freigabe, die selbstsicherndes Gerät einstellt.

automatisches nullgerät 4

【1】 der Papiervorschubabschnitt, der Druckabschnitt und das gekerbte Teil werden automatisch bis null zurückgestellt.

automatisches nullgerät des 【2】 Generalkarton-Gebrauches, versuchen, zwei zu drucken kann auf die richtige Position justiert werden, um Pappabfall zu verringern.

Druck von Abteilung

Volles PLC-Hochgeschwindigkeitssteuerautomatische gewölbte Kasten-Druckmaschine 250pcs/Min 2

1. Druckwalze (Plattenrolle)

【1】 Durchmesser von ¢ 393,6 Millimeter (mit Durchmesser von ¢ 408mm).

【2】 hochwertiges Stahlflachschleifen, axialer Bezugsschlüssel, Hartverchromung.

【3】, zum der Balancenkorrektur, reibungsloses Funktionieren zu tun, um sich Hochgeschwindigkeitsoperation anzupassen.

【4】 nehmen örtlich festgelegte Rollenplatte, mit hängendem Plattenabzugsgraben zu, um sich der schnellen Version der bequemen und schnellen Installation anzupassen.

【5】 volle Version des hängenden Schlitzes, für hängende Version des Artikels von 10 Millimeter.

【6】 Be- und Entladungs-Druckplatte, elektrische Steuerung des Fußschalters hebt auf.

axiale manuelle Durchquerung der 【7】 Druckrolle, die maximale Bewegung von 10mm.

2. Druckmaschinerolle

【1】 Durchmesser von ¢ 155 Millimeter.

【2】 der Gebrauch von hochwertigem nahtlosem Stahlrohrflachschleifen, Korrektur der dynamischen Balance, reibungsloses Funktionieren, Hartverchromung

quere Schieber-artige Skala der 【3】 Druckpresswalze, zum des Einstellbereichs 0 bis 12 Millimeters manuell zu justieren. Anpassung beeinflußt nicht Gangfreigabe, um Getriebegenauigkeit sicherzustellen.

Zufuhr 3 die oberen und untereren Rollen

【1】 auf der Rolle: Durchmesser ¢ 86-Millimeter-nahtloses Stahlrohr, mit drei Papiervorschubring.

【2】 die folgende Rolle: Durchmesser ¢ 155-Millimeter-nahtloses Stahlrohr, Flachschleifen, hartes Chrom überzogen

【3】 Fütterungsrollenkreuz Schieber-artige Skalaskala manuell den Einstellbereich 0 justieren | 12 Millimeter. Anpassung beeinflußt nicht Zähne Radfreiraum, um Getriebegenauigkeit sicherzustellen.

4. Stahl-anilox Rollengummirollensatz-Tintensystem

【1】 Durchmesser von ¢ 213,7 Millimeter.

【2】 Stahlflachschleifen, Unterdrückung reticulate, Hartverchromung.

【3】 alance Korrektur, reibungsloses Funktionieren.

【4】 Maschenzahl ist 180.200.220.250 Linien/Zollauswahl. (Keramische Rolle 300line/inch der Wahl)

【5】 mit dem pneumatischen automatischen Lastaufnahmemittel des Zufuhrsystems. (Wenn Zufuhrpapierpr die anilox Rolle mit Druckplatte gesenkt und berührt wird, stoppen Sie Zufuhrpapier

anilox Rolle ist oben und die Platte wird getrennt)

【6】 Anilox-Rolle mit keilförmiger Kupplung, sogar Tinte, einfach, Tinte zu säubern.

【7】 Gummirollendurchmesser ¢ 186 Millimeter. (Wahl das Rakelsystem)

【8】 Stahlrohroberfläche wickelte mit haltbarem Gummi ein und tut die Balancenkorrektur.

【9】 Gummi im speziellen hohen Reiben, Tintenübergangseffekt ist- gut. Schnelle Freigabe, die selbstsicherndes Gerät einstellt, um einheitliche Tinte sicherzustellen. Die Menge des einheitlichen Tintensystems, der Umwandlungseffekt ist gut, das Leben der Gummirolle zu verlängern.

5 .phase-Anpassungsmechanismus

【1】 Planetengetriebestruktur.

【2】 Druck-Phase unter Verwendung des computered plc-Steuer-impurt das digitale. (Lauf, Halt kann justiert werden), justieren Sie manuell die Waagerechte, justieren den Abstand von 10 Millimeter.

【3】 im Druckverfahren, nachdem die Druckplatte automatisch das System zurückstellte.

Zirkulation der Tinte 6

【1】 pneumatische Membranpumpe, Tintenstabilität, einfaches Betriebstechnik.

【2】 Tintenfilter, Filterverunreinigungen.

Druckverbindungsmittel der phase 7

【1】 Zylinder-Bremsmechanismus.

【2】 wenn die Maschine, zum der Phase, der Bremsmechanismus zu trennen oder zu justieren, um die Maschinenrotation zu begrenzen, um den Fixpunkt der ursprünglichen Gangposition beizubehalten.



【1】 einzelnes Welle sructure

【2】 Slotter-Phase, die durch Rechnersteuerung justieren 360 justierbar ist, Grad (Laufhalt kann justiert werden), Maschinendosenlagerbestellung, Handbuch justieren horizontale 20mm

【3】 herauf knive Wellendurchmesser 176mm, Messersitzdurchmesser 465mm des Schlitzes

【4】 Falte rolelr Wellendurchmesser 110mm, Faltenraddurchmesser 180mm

【5】 unterer Messer-Wellendurchmesser 156, Messerdurchmesser 280mm

【6】 die Messer und das Faltenrad die gleiche elektrische Steuerung der Zeitbewegung (geben Sie die Kastengröße ein, automatisch justiert)

Gebrauchsverbündet-Stahlmaterial der 【7】 Schlitzmesser 7mm nach der Wärmebehandlung, reibend, Zähne vorbildliche knvies,

【8】 kann das Lochzubehör herstellen (optional)



Stempelschneidenes Teil

Volles PLC-Hochgeschwindigkeitssteuerautomatische gewölbte Kasten-Druckmaschine 250pcs/Min 3







(sterben Schlitzzubehör, wenn Kunde das slotter Teil nicht beschließen zu brauchen hinzuzufügen, wenn nicht slotter Teil haben Sie, dieses Teil, das optional ist)

Werkzeugrolle (untere Rolle)

【1】 Außendurchmesser ¢360mm (Millimeter (ohne Schneider).

【2】 Roheisenflachschleifen, Hartverchromung, Balancenkorrektur, erhöhen Betriebsstabilität.

【3】 sterben örtlich festgelegter Schraubenlochabstand, axiales 100mm; Radial-18 gleiche Teile. Anwendbare Werkzeughöhe 25.4mm.

【4】 hölzerne Schablonenstärke: 16mm (für Dreischichtpappe) 13 Millimeter (für Fünfschichtpappe)

Auflagenrolle (Oberwalze)

【1】 Durchmesser von ¢ 388.9mm, aniv Abdeckung 405mm

【2】 schnelle Änderungsart Auflage, Verschleißfestigkeit, langes Leben.

【3】 Roheisenflachschleifen, hartes Chrom überzogen.

【4】 Balancenkorrektur, erhöhen Betriebsstabilität.

【5】 Auflagenstärke von 9m. Breite 250mm. Mechanische Art Quer-40mm Schwimmengerät. (Justierbare Schwimmgeschwindigkeit)

Reibender Mechanismus

【1】 elektrische reibende Auflagen, geändertes schnelles und leistungsfähig.

【2】, zum der Nutzungsdauer der Auflage zu verbessern.



Das Maschinenvideo:

https://youtu.be/hzM7tS0gzdA
