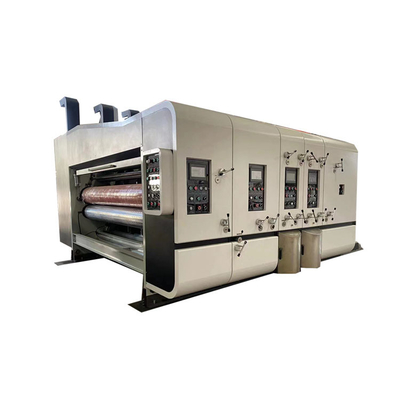

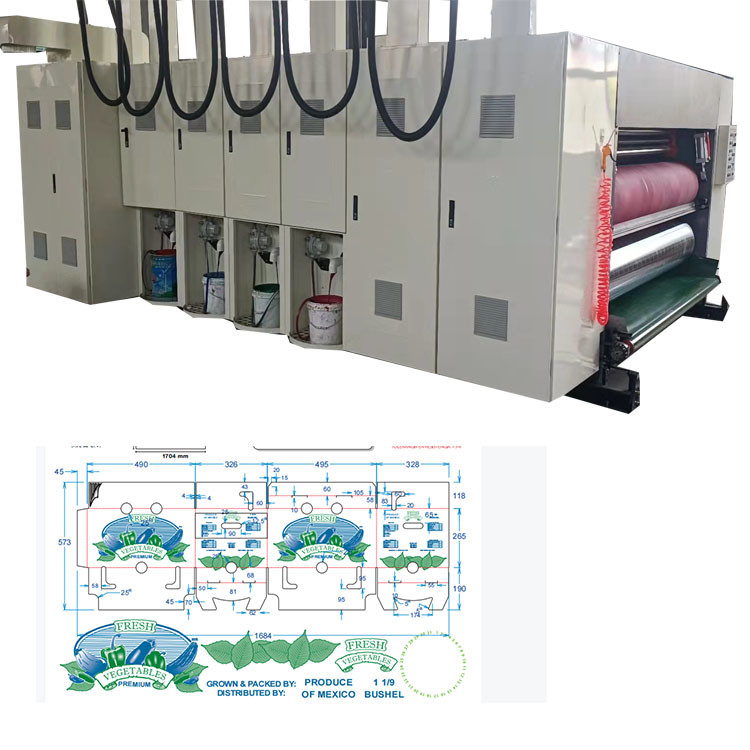

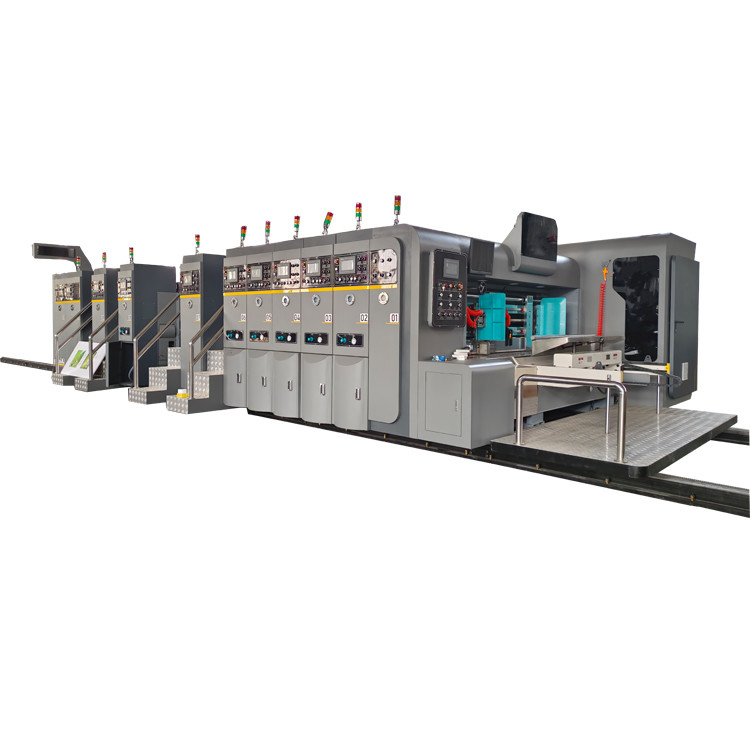

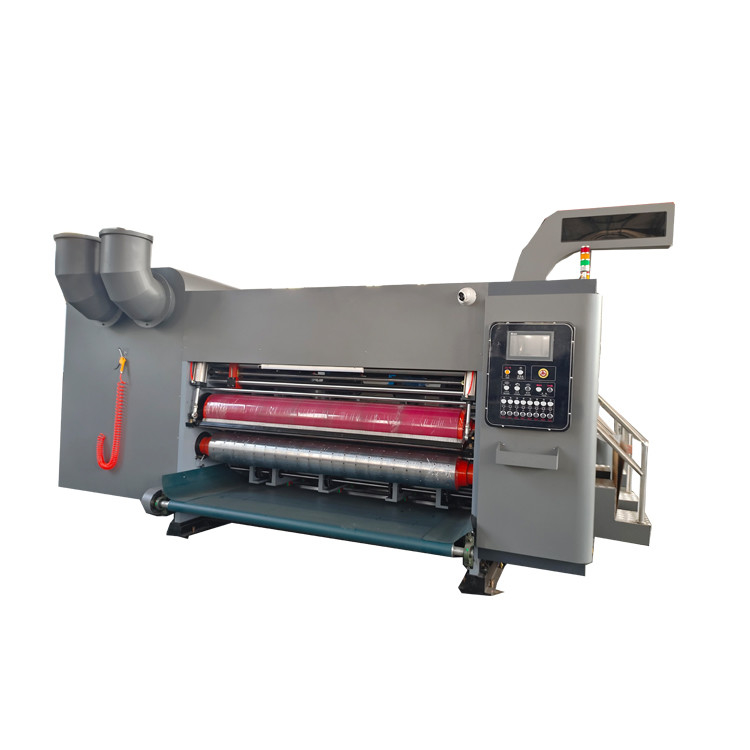

Drucker Slotter Die Cutter 2colors 1200x2400 runzelte die besonders angefertigte Maschine

Fütterungsteil

Teil 1.Feeding

[1] elektrisches Steuermaschine von der Alarmglocke, ununterbrochene Klingelnwarnung, die Sicherheit der Arbeitnehmer sicherstellen.
[2] Antriebsachse mit Reibungskupplung, Missbrauch vermeiden und zur Maschine beschädigen.
[3] pneumatisches Verriegelungsgerät.
[4] stellt der Wirtsmotor das Schutzgerät an. (Die Maschine wird nicht, der Wirt kann nicht zu laufen beginnen zugeschlossen)
2. Vorderkanterollenart Fütterungssystem
[1] Saugzusätzlicher Fütterungspapierfan 7.5KW, entsprechend den verschiedenen verbiegenden Zuständen der Pappe, Luftlautstärkeregelung,
Zu glatte Papierzufuhr sicherstellen. Benutzen Sie die Bürste, um die Pappoberfläche zu entfernen
Staub, Papierfetzen und anderer Rückstand, verbessert die Druck- Qualität.
[2] kerbte mit einem Kettenbedienschalter, Steuernotauspapier.
[3] nehmen der Papieraufzug und unten den Luftzylinder, die Aktion schnell, Bemühung an.
[4] der Gebrauch von Stauchwalze-Zufuhrsystem Shandongs „Komori“ vorderem, einfache Operation, hohe Präzision. Die Menge der Erweiterung kann justiert werden, roh
Starke Anpassungsfähigkeit. Das Geschwindigkeitsgetriebe, das, passend für das Verwerfen, dünnes Pappgetriebe, der Effekt stabiler ist, liegt auf der Hand.
[5] Seitenleitblech, hintere Kastenposition durch die elektrische Anpassung der Schraube; obere und unterere Abstandsposition des vorderen Leitbleches synchronisierte manuell Anpassung.
[6] überspringen Sie Fütterungsgerät (entsprechend dem Bedarf zu wählen fortgefahren oder dem einziehenden Blatt).
3. Zufuhrrolle
[1] herauf Rollengebrauch die Weichgummiwelle, so, wann man das Brett einzieht, sicherzustellen nicht borken das Brett
[2] die Rolle der unteren Zufuhr mit Prägewalzedurchmesser ¢ 155 Millimeter, nahtloses Stahlrohr, prägeartige Hartverchromung.
[3] Fütterungsrollenkreuz Schieber-artige Skalaskala manuell den Einstellbereich 0 justieren | 12 Millimeter. Anpassung beeinflußt nicht den Gangabstand, um Getriebegenauigkeit sicherzustellen.
[4] hand-artige schnelle Freigabe, die selbstsicherndes Gerät einstellt.

Abteilung 2.Printing

1 Druckwalze (Plattenrolle)
[1] Durchmesser ¢ 408 Millimeter (¢ 408 Millimeter mit dem Druck des Formdurchmessers).
[2] hochwertiges Stahlflachschleifen, axialer Bezugsschlüssel, Hartverchromung.
[3] die Balancenkorrektur tun, reibungsloses Funktionieren, um sich Hochgeschwindigkeitsoperation anzupassen.
[4] örtlich festgelegte Rollenplatte der Ratsche, mit hängendem Plattenabzugsgraben, sich der schnellen Version der Installation anpassen bequem und schnell.
[5] volle Version des hängenden Schlitzes, für hängende Version des Artikels von 10 Millimeter.
[axiale manuelle Durchquerung der 6] Druckrolle, die maximale Bewegung von 10mm.
Rolle mit 2 Druckmaschinen
[1] Durchmesser ¢ 155 Millimeter.
[2] der Gebrauch von hochwertigem nahtlosem Stahlrohrflachschleifen, Korrektur der dynamischen Balance, reibungsloses Funktionieren, Hartverchromung
[Schieber-artige Skala des 3] Druckpresswalze-Kreuzes, zum des Einstellbereichs 0 bis 12 Millimeters manuell zu justieren. Anpassung nicht die affectGear Freigabe stellt Getriebegenauigkeit sicher.
Zufuhr 3 die oberen und untereren Rollen
[1] auf der Rolle: Durchmesser ¢ 86-Millimeter-nahtloses Stahlrohr, mit drei Papiervorschubring.
[2] die folgende Rolle: Durchmesser ¢ 155-Millimeter-nahtloses Stahlrohr, Flachschleifen, hartes Chrom überzogen
[3] Fütterungsrollenkreuz Schieber-artige Skalaskala manuell den Einstellbereich 0 justieren | 12 Millimeter. Anpassung beeinflußt nicht teethWheel Freigabe, um Getriebegenauigkeit sicherzustellen.

4. Stahl-anilox Rollengummirollensatz-Tintensystem

[1] Durchmesser ¢ 176 Millimeter. Dalian-Rolle.
[2] Stahlflachschleifen, Unterdrückung reticulate, Hartverchromung.
[3] alance Korrektur, reibungsloses Funktionieren.
[4] Maschenzahl ist 180.200.220.250 Linien/Zollauswahl. Keramische Rolle 300line/inch der Wahl
[5] mit dem pneumatischen automatischen Lastaufnahmemittel des Zufuhrsystems. (Wenn Zufuhrpapierpr die anilox Rolle mit Druckplatte gesenkt und berührt wird, stoppen Sie Zufuhrpapier
anilox Rolle ist oben und die Platte wird getrennt)
[6] Anilox-Rolle mit keilförmiger Kupplung, sogar Tinte, einfach, Tinte zu säubern.
[7] Gummirollendurchmesser ¢ 168 Millimeter.
[8] wickelte Stahlrohroberfläche mit haltbarem Gummi ein und tut die Balancenkorrektur.
[9] der Gummi im speziellen hohen Reiben, Tintenübergangseffekt ist- gut. Schnelle Freigabe, die selbstsicherndes Gerät einstellt, um einheitliche Tinte sicherzustellen. Die Menge des einheitlichen Tintensystems, der Umwandlungseffekt ist gut, das Leben der Gummirolle zu verlängern.
5 .phase-Anpassungsmechanismus
[1] Planetengetriebestruktur.
[2] Druckphase, elektrische digitale Zahl anzunehmen justieren adjutable 360degree
6. Tintenzirkulation
[1] pneumatische Membranpumpe, Tintenstabilität, einfaches Betriebstechnik.
[2] Tintenfilter, Filterverunreinigungen.
Druckverbindungsmittel der phase 7
[1] Zylinderbremsmechanismus.
[2] wenn die Maschine, zum der Phase, der Bremsmechanismus zu trennen oder zu justieren, um die Maschinenrotation zu begrenzen, um den Fixpunkt der ursprünglichen Gangposition beizubehalten.

Schneider 3.Die mit slotter Messerzubehör

Hölzern sterben Rolle (untere Rolle)
[1] Außendurchmesser ¢ 250mm (ohne Schneider).
[2] Roheisenflachschleifen, Hartverchromung, Balancenkorrektur, erhöhen Betriebsstabilität.
[3] sterben örtlich festgelegter Schraubenlochabstand, axiales 100mm; Radial-12 gleiche Teile. Anwendbare Werkzeughöhe 25.4mm.
[4] hölzerne Schablonenstärke: 16mm (für Dreischichtpappe) 13 Millimeter (für Fünfschichtpappe)

Auflagenrolle (Oberwalze)
[1] Durchmesser ¢ 332mm, aniv Abdeckung 349mm
[2] schnelle Änderungsart Auflage, Verschleißfestigkeit, langes Leben.
[3] Roheisenflachschleifen, das harte überzogene Chrom.
[4] Balancenkorrektur, erhöhen Betriebsstabilität.
[5] Auflagenstärke von 9m. Breite 250mm. Mechanische Art Quer-40mm Schwimmengerät. (Justierbare Schwimmgeschwindigkeit)

Stapler 4.Auto mit dem Vibrator - optional

Selbststaplerteil:
das Papier 1.the, das Arm nimmt, ist Handbetrieb. Die Papierstapelhöhe kann frei gewählt werden.
2.Adjustment ist für jeden Gurt verfügbar.
Fütterungsplattform des Papiers 3.The auf und ab übertragen durch Kette.
die Neigung 4.the des Papiers Plattform nehmend ändert als die Höhe des Papiers. Bremse ist installiert, um die Position der Plattform zu regeln.
5.when die Stapelhöhe des Papiers erreichen den Satzball. das Papier, das Plattform nimmt, hält die Pappe pneumatisch.
Stapelhöhe 6.Maximum: 1600mm.
Antriebsmotor des Treibriemens 7.the: 2.2kw
8.platform geht auf und ab Antriebsmotor: 2.2kw.
9.paper, das Armzylinder nimmt: 80mm×300mm.

Selbstvibratorteil:

DIE MASCHINEN-FUNKTION:
Diese Maschine ist Matchausrüstung mit mittlerem und Hochgeschwindigkeitsdrehstanzemaschine, strukturiert sie einfaches, die Operation, die, wirtschaftliche Verschwenderpapierfreigaben-Effektbrunnen bequem ist, der während der Funktion, verringerte die Arbeitskraftkraft, die ideale Ausrüstung der Kartonindustrie ist.
Diese Maschine schließen das Papiervorschubteil ein, sammeln Altpapierteil und Wegverschlusssystem
Papiervorschubteil: das ist, Rolle mit dem PU-Rundengurt zu übertragen, der von der Papierfütterung, während der Papierfütterung hergestellt wird, haben dort die Stange mit zwei Erschütterungen, ließ das Brett auf den Gurt vibrieren, erhalten so das Ergebnis klar des Altpapiers.
Altpapier sammeln Teil: dieses Teil ist ließ den Gurt der Altpapierzufuhr heraus, dann benutzt anderen Gurt, das Papier einzuziehen der Seite der Maschine, beendete, Abfall zu sammeln und Altpapier einzuziehen.
Wegverriegelungsteil: schließen das Rad mit vier Führern, lassen die Maschine abreisen mit ein und mit der Drehstanze zuzuschließen, einfaches, Verschlussteil laufen zu lassen haben Sie pneumatisches und Verschlusszylinder, ließ es mit Drehstanzeverlegenheit.
Die Größe der Maschine, die wir werden, die Drehstanzegröße übereinstimmend zu machen,
Wenn Sie alte Drehstanze haben, sagen Sie mir der Ihrer Maschinengröße bitte.

5.Installation und Beauftragung

Wenn die Installation benötigen Sie, zahlt Käuferbedarf die doppelte Weisenkarte, Nahrung, Hotel, 100usd /day
Anmerkung: Kunde-eigen bereiten Sie Teil vor
zusammengedrücktes Luftrohr, Kompressor.
Energie, Draht angeschlossen an das funktionierende Kabinett und Linie Rohrleitung.
Wasser, Wasserleitungen.
Wasser, Strom, Fläche Installation der Gasgrundlage von den Zivilarbeiten.
Ausrüstung mit Öl, Schmiermitteln, Hydrauliköl, Fett und Fett der hohen Temperatur.
