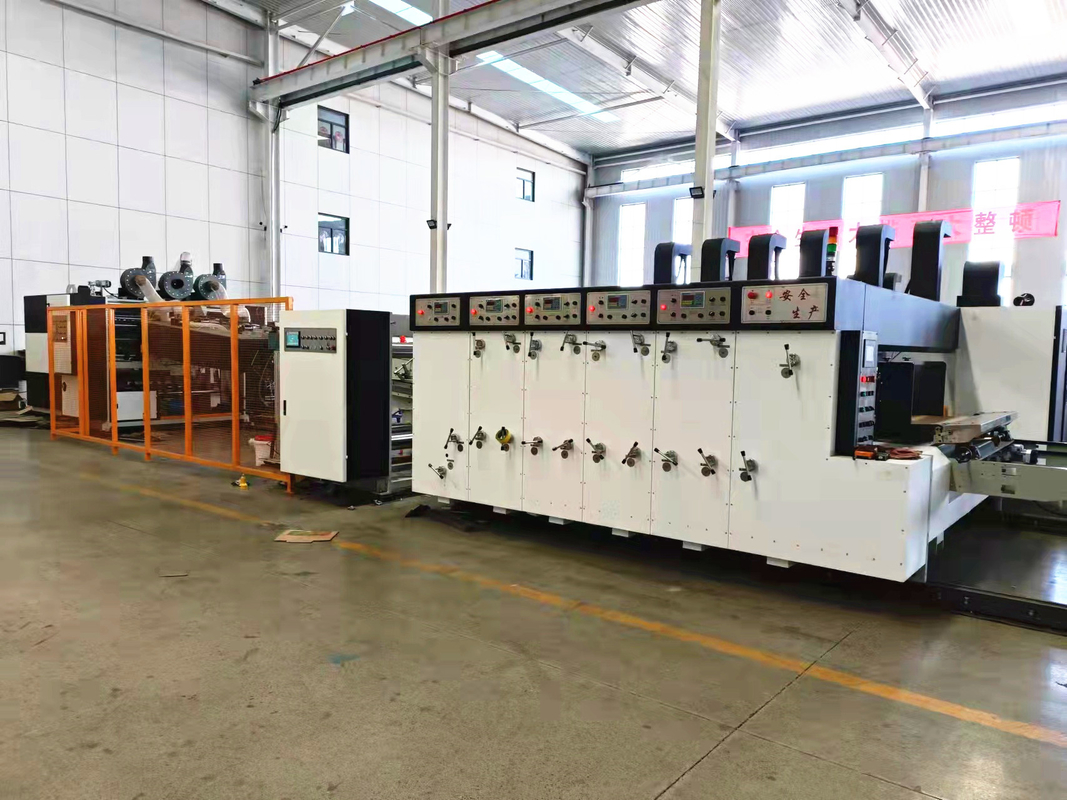

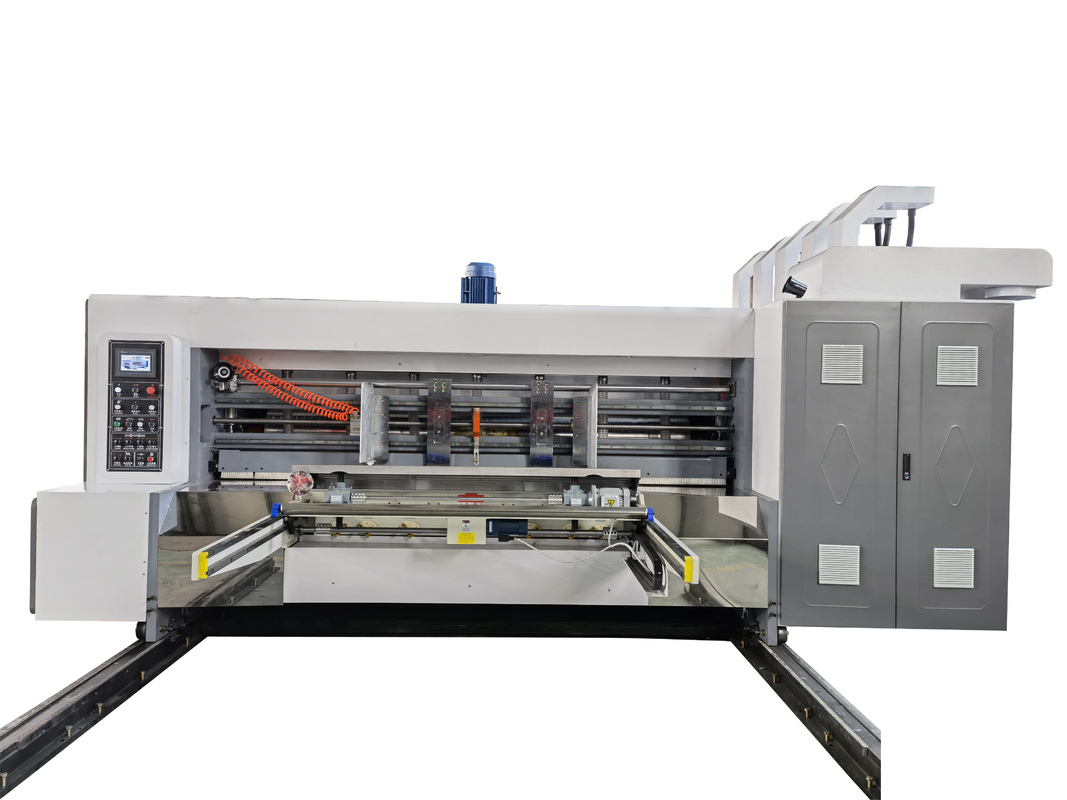

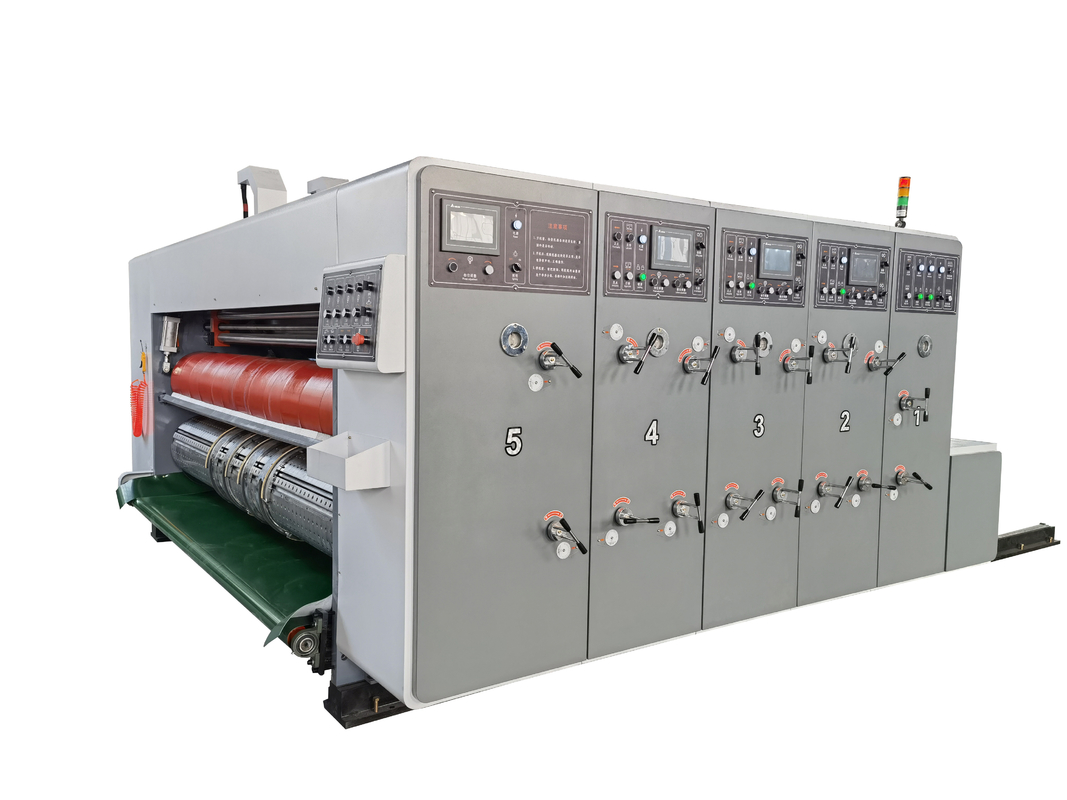

Hochgeschwindigkeitspizza-Kasten, der Maschine gewölbte Kasten-Druckmaschine herstellt

Hochgeschwindigkeitspizza-Kasten, der Maschine gewölbte Kasten-Druckmaschine herstellt

※ EINSPEISUNG

LEAD-EDGE FÜTTERUNGSsystem

Führung-Randsaugfütterungssystem, einfache Operation, hohe zentrifugale Hochdruckfans der Genauigkeit 7.5KW, entsprechend dem Pappverwerfenden Grad an Frequenzsteuerdruck, Verzerrungspappe oder dünne Pappe sicherzustellen genaues Hochgeschwindigkeitsgetriebe. Die gelassene und rechte justierbare Seitenleitblechposition elektrisch, screw-driven.and kann sich durch Computer erinnern. Vorderes Leitblech justieren die Position der oberen und untereren Abstandsynchronisierung durch Handbuch. Sprung-Fütterungsgeräte, konnten die Sprung-Fütterung entsprechend Bedarf vorwählen. Zu garantieren, dass umfangreiche Pappe auch verarbeitet werden kann. Installieren Sie 7" Touch Screen, könnte die Produktionsquantität, Produktionsgeschwindigkeit automatisch anzeigen, und die Produktionsquantität und jeden Betrieb einstellen. Das Kerben des Teils wird mit dem Sicherheitsschalter ausgerüstet, um die Notaus, Halt zu erzielen, die oder Fütterung einziehen.

MASCHINEN-TRENNUNG U. KOMBINATION

Knopfschalter steuern elektrisch die Trennung und die Kombination der Maschine, mit automatischem Warnungsgerät, ununterbrochen Warnung beim Bewegen, um Sicherheit von Betreibern sicherzustellen. Luftdruckverriegelungen, Verschluss sicher, bequem und genau. Maschinenkupplungs-Antriebsachse wird mit Überlastschutzgerät ausgerüstet. Aktive selbstsichernde Funktion: wenn Einheit nicht vollständig Zustand zuschließt, kann der Wirt die Sicherheit der Maschine und des Betreibers nicht beginnen, sicherstellen, während normale Arbeitsbedingungen des Wirtes, die Einheitskupplungsfunktion automatisch Verschluss ist, um Maschinenmissbrauch und Personenschaden zu vermeiden.

ENTSTAUBUNGS-SYSTEM

Nehmen Sie das Bürstenreinigungsgerät an, ausgerüstet mit dem starken Unterdruckabsauggebläse und den Staub, Papierschrott oder anderen Abfall klären, um Druckqualität zu verbessern.

FÜTTERUNGS-ROLLE: DOPPELTE FÜTTERUNGS-ROLLE

Obere Fütterungsrolle nimmt Außendurchmesser φ175mm Gummirolle, der elastische Pufferabnutzungsgummi (nach innen weich, draußen hart), Korrektur der dynamischen Balance an, um die glatte und genaue Fütterung sicherzustellen. Untere Fütterungsrolle nimmt prägeartige Rollen, das harte überzogene Chrom an, trägt und macht glatt. Entsprechend Pappstärke nehmen Sie abstimmenden WurmGetriebeabstand, den mit Schraubensicherung an. Einstellbereich 0-12mm.

※ SCHNELLDRUCKER

DRUCKrolle

Mit Druckplatte Außendurchmesser φ523mm. Stahlproduktion der hohen Qualität, Oberflächengrinded, stark Chrom-überzogen. Statische Balancenanpassung, stabile Operation, passend für Hochgeschwindigkeitsbetrieb. Horizontale Richtung der Rolle und Umfangsrichtung mit dem Bezugsachsen, der für bequem ist, richten Platte aus. Die feste Spulenachse, die für hängende Standardlatten passend ist, verwirklichen schnelle Änderungsplatte. Elektrische 360° justieren Druckrolle, automatische Digitalanzeigenanpassung, sich erinnern den an digitalen Speicher. Installiert mit Fußschalter zur aufhebenden Steuerscheiberolle, bequeme Änderungsplatte. Selbst-null Funktion, Auftragsgedächtnis. Druckrollenplatteänderung und Verlegenheitplattenfunktion. Die axiale Druckwalze ist durch manuelle, maximale Bewegung linkes und rechtes 10mm, Selbst-null Anweisung justiertes links und recht.

DRÜCKEN DER ROLLE

Nehmen Sie nahtloses, Anpassung der dynamischen Balance, stabile Operation zart verarbeiten der hohen Qualität an.

Durchmesser φ175mm, Oberflächengrinded, stark Chrom-überzogen.

Gang nehmen Rückprallanpassungsmechanismus, Anpassungskeinaffekt-Gangerklärung, Garantiegetriebegenauigkeit an.

Druckrolle kann auf einen Abstand 0-12mm eingestellt werden.

Rolle drückend, kann Fütterungswelle durch Handbuch auch justiert werden, und lose und fest die Rolle durch Handbuch.

ANILOX-ROLLE

Außendurchmesser φ216mm. Stahl-anilox Rolle. Stahl-anilox Rollenmasche: 180-300 Linie

GUMMIrolle

Außendurchmesser φ200mm. Gummirolle nimmt Guangdong Jingyang an. Freilaufkupplung und automatisches Leerlaufgerät, die Tinte verhindern getrocknet. Trommelartiges mittleres Teil der Gummirolle höher, Tintenqualität sicherstellen. Schnelles Raumselbstsicherndes Gerät des spinners, stellt einheitliche Tinte sicher. Stellen verteilender unabhängiger Antriebsmechnismus der Rolle der Tinte, Tintenqualität sicher.

FÜTTERUNGS-ROLLE

Fütterungsrolle diameterφ86mm, Fütterung mit vier Rädern.

Fütterungsrollengang nimmt stabilisierten Mechanismus NO--SeiteGaps, kann den Abstand von 12mm justieren an.

Selbstsicherndes Gerät Handder justierbaren schnellen Freigaben-Anpassung, schnell, zuverlässig.

TINTEN-SYSTEM

Pneumatische Membranpumpe, einfache Operation, bequeme Wartung, Versorgungsstabilität. Verteilende pneumatische Tinte. Schirm für Entstörungsverunreinigungen, Garantiedruckqualität.

PHASE JUSTIEREN SYSTEM

Planetengetriebestruktur. Digitalrechner 360 ° Anpassung, Zustandszustände laufen lassend und stoppend. Druck von Phasenanpassung der PLC-Computeranzeigenanpassung. Nach den Einheiten unterschiedlich, System des automatischen Zurücksetzens (Radiergummigedächtnis).

PHASEN-VERLEGENHEITS-SYSTEM

Druckluftbremsegerät, Einheitstrennung und Kombination oder Phasenanpassung, ursprünglicher Punkt des Getriebes mit Konstante

NULLgerät

Selbst-null Gerät, garantieren, dass die Einheiten eine einheitliche justierte Basis haben und Pappabfall verringern, Ausgabenspeicherfunktion.

※, DAS EINHEIT (6, KERBT ACHSEN)

Einachsiges Doppelmesser slotter, Zahn-Strukturanpassung des Gebrauches interne die Höhe des Kastens, damit Öl nicht leicht verseuchte Kartone tut. Computerselbststeuerpappgröße durch lineare Führungsschiene. Welle 6 mit vor-faltender Gummilinie, faltende Linie, slotter Linie. Die erste Druckleitung Runde, nach Pappe nicht leicht vorbelasten zu zerquetschen. Das oben genannte Presse runde Uräthan-Auftrittpaket, beschädigt nicht die Pappe. Der slotter Messervorratgebrauchs-Durchquerungsmechanismus, Schraube mit linearem Führer, flexibleres und genau bewegen. Kerben von Phase und von Kastenhöhe, von Computer und von elektrischer digitaler Steuerung. Vorspannung, faltende Abstandsanpassung Computer und elektrische digitale Steuerung annehmen. Die slotter Messervorrat-Abstandsanpassung selbstsichernde Struktur annehmen. Es gibt das elastische Eckeausschnittmesser. Kann drei, fünf, Pappe schneiden, ohne justiert. Belasten Sie Rad, Faltenrad, Schlitzmesserquerpositionscomputer und elektrische digitale Steuerung vor. Das slotter Messer Anti-Messerart annehmen. Der automatische Computer vereinbaren Messer, kann 999 Gedächtnisse speichern.

※ STEMPELSCHNEIDENE ABTEILUNG

1. Sterben Rolle

1)Die Standardschablone des Rollendurchmessers 360, Flachschleifen, harte Beschichtung.

2)Balancenkorrektur, zum der Leichtgängigkeit zu erhöhen.

3)Der Abstand zwischen den örtlich festgelegten Schraubenlöchern der Messerform ist 100mm in der axialen Richtung und 18 gleichmäßig geteilt in die Radialrichtung.

4)Der Gebrauch von Kräuselung von Höhe 22.6mm.

5)Die Stärke der hölzernen Schalung ist 13mm.

2. Gummiauflagenrolle (obere Rolle)

Der Außendurchmesser ist ¢434.2mm und die Größe der Gummiauflage ist ¢452.2mm

1)Die Gummiauflagenrolle wird vom hochwertigen Stahl hergestellt, und die Oberfläche wird gerieben.

2)Balancenkorrektur, zum der Leichtgängigkeit zu erhöhen. 3), die Stärke des Fussballens ist 8mm, die Breite ist 252mm

4)Die Gummiauflagenrolle angetrieben mechanisch durch die Umkehrungsübergangsrolle, und die horizontale Bewegung ist 40mm

5)Justieren Sie manuell den Abstand zwischen dem Schneider und dem Würfel, ist der Einstellbereich 0-12mm, und die genaue Skalaanzeige wird angezeigt.

3. Papierfütterungsoberes und Rollen unter

1)Obere Rolle: nahtloses Rohr mit einem Außendurchmesser von φ86 Millimeter, ausgerüstet mit vier Papierregelscheiben und eine schnelle Verstelleinrichtung.

2)Untere Rolle: nahtloses Stahlrohr mit Außendurchmesser von φ155mm, Flächenerde, hartes Chrom überzogen.

3)Manuelle Anpassung des Papiervorschubrollenabstandes, der Einstellbereich ist 0-11mm. Genaue Skalaanzeige.

4. PhasenVerstelleinrichtung

1)Planetengetriebestruktur.

2)Die Druckphase nimmt den Touch Screen an, um die elektrische digitale 360-Grad-Anpassung zu steuern (die Operation und der Halt können justiert werden).

3)Waagerechte, justiert manuell den justierbaren Abstand ±10mm.

4)Die stempelschneidene Plattenrolle nimmt elektrische Anpassung der Phase an, ist die Auf null einstellen und Plattenanpassungsgeschwindigkeit schnell, und die Plattenanpassungsgenauigkeit ist hoch.
