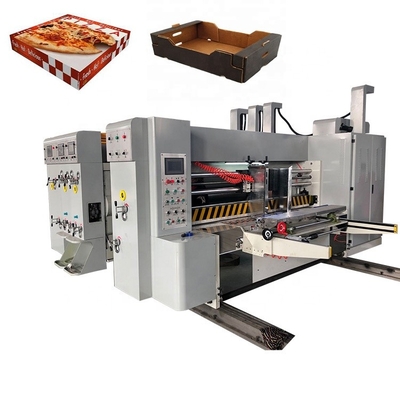

Präzisionsschneidmaschine für die Großproduktion

Hauptmerkmal der Maschine:

[1] elektrische Steuerungsanlage von der Alarmglocke, ständig klingelnde Warnung, um die Sicherheit der Arbeitnehmer zu gewährleisten.

[2] Antriebswelle mit Reibungskupplung, um Missbrauch und Beschädigung der Maschine zu vermeiden.

[3] pneumatische Verriegelungseinrichtung.

[4] Der Wirtsmotor startet die Schutzvorrichtung. (Die Maschine ist nicht gesperrt, der Wirtsmotor kann nicht starten)

Antriebssystem für den Vortriebs-Rollentyp

[1] Saughilfspapierventilator 7,5 kW, entsprechend den unterschiedlichen Biegebedingungen von Pappe, Einstellung des Luftvolumens, um eine reibungslose Papierversorgung zu gewährleisten.Verwenden Sie den Pinsel, um die Kartonoberfläche zu entfernen., Papier und andere Schrottteile, die Druckqualität zu verbessern.

[2] mit einem Kettensteuerungsschalter geschlitzt, Steuerschutzpapier.

[3]Die Papierhebe und nach unten übernehmen die Luftzylinder,die Aktion schnell, effort.the Verwendung von Shandong "Komori" Front Rand Walzenzufuhrsystem, einfach

[3] Betrieb, hohe Präzision. Die Menge der Verlängerung kann angepasst werden, roh Starke Anpassungsfähigkeit. Geschwindigkeitsübertragung stabiler, geeignet für Verformung, dünn

Die Wirkung ist offensichtlich.

[ 5 ] seitliche Abwehrschaltung, Hinterboxposition durch die elektrische Anpassung durch die Schraube; vorstehende Abwehrschaltung mit manueller synchronisierter Anpassung der oberen und unteren Abstandsposition.

[6]Skip-Feeding-Anlage (je nach Bedarf für eine fortlaufende oder eine Blattzufuhr).

[7]PLC-Steuerung, Mensch-Maschine-Schnittstelle, Speicherung von Menüs, Druckplatte

Korrektur, Druckgeschwindigkeit, Menge, Zeit und Betrieb der Abteilung

Futterwalze

[1]up Roller verwenden die weiche Gummiwelle, so dass beim Füttern des Boards sicherstellen, dass die nicht gebrochen das Brett Durchmesser 132mm, tragen Gummiwelle, machen die Balance korrekt, halten Sie die Papierzufuhr dampfend und genau.

[2]Die untere Zuführwalze mit Prägungspullerdurchmesser ¢ 155 mm, nahtloses Stahlrohr, Prägung mit harter Chrombeschichtung.

[3]Fütterrolle Kreuzschieber-Dial-Dial-Typ manuell einstellen

Einstellungsbereich von 0 ~ 12 mm. Die Einstellung beeinflusst nicht die Getriebeöffnung, um die Übertragungsgenauigkeit zu gewährleisten.

[4]Handschnellluft-Selbstverriegelungsvorrichtung mit Feinabstimmung.

[1]Der Papierzufuhrbereich, der Druckbereich und der geschlitzte Teil werden automatisch auf Null zurückgesetzt.

[2] Allgemeine Karton benutzen automatische Null-Gerät, versuchen, zwei auf die richtige Position eingestellt werden, um Kartonabfälle zu reduzieren.

Druckrollen (Blattrollen)

Ø [1]Durchmesser von ¢ 408 mm (mit Durchmesser von ¢ 408 mm)

Ø hochwertige Oberflächenschleifen aus Stahl, axiale Bezugsrichtung

Ø Schuppen, harte Chromplattierung.

Ø die Bilanzkorrektur, den reibungslosen Betrieb,

Ø Anpassung an den Hochgeschwindigkeitsbetrieb.

Ø [4]Ratschelfestplatte, mit Hängeschacht, bis

Ø Anpassung an die schnelle Version der Anlage

Schnell.

Ø [5]Vollversion des Hängeschlitzes für die 10 mm-Hängversion

Ø Artikel.

Ø [6]Ladung und Entladung der Druckplatte, Fußschalter

Ø Elektrische Steuerung ist rückwärts.

Ø [7]Druckwalze axiale manuelle Querschnitt, die maximale

Ø Bewegung von 10 mm.

• [1]Durchmesser von ¢ 155 mm.
• die Verwendung hochwertiger nahtloser Stahlrohroberflächenschleifen, dynamische Balance-Korrektur, reibungsloser Betrieb, harte Chrombeschichtung

Ø [3]Druckdruckwalze mit Kreuzschieberad

Ø manuell den Einstellbereich von 0 bis 12 mm einstellen.

Ø Die Anpassung beeinträchtigt nicht die Freizügigkeit des Getriebes, um sicherzustellen, daß

Ø Übertragungsgenauigkeit.

Die Oberseite undniedrigerRollen

Ø [1]auf der Rolle: Durchmesser ¢ 86 mm nahtloses Stahlrohr,

Ø mit drei Papierringe.

Ø [2] die nächste Rolle: Durchmesser ¢ 155 mm nahtloses Stahlrohr,

Ø Oberflächenschleifen, hartchromiert

Ø [3]Gliedung der Fütterwalze

Ø der Einstellbereich von 0 ~ 12 mm.

Ø die Zahnfreiheit beeinflussen, um die Übertragungsgenauigkeit zu gewährleisten.

Stahl-Anilox-Roller-Roller-Rubber-Tinten-Set-System

Ø [1]Durchmesser von ¢ 213,7 mm.

Ø [2]Schleifen von Oberflächen aus Stahl, Repressionsnetzwerk, hartes Chrom

Ø Verkleidung.

Ø [3] Gleichgewichtskorrektur, reibungsloser Betrieb.

Ø [4]Maschenzahl 180200,220,250 Zeilen/Zoll Auswahl.

Ø Optional Keramikwalze 300-500 Linien/Zoll

Ø [5]mit pneumatischem automatischem Hebegerät für das Zuführsystem.

Ø (Wenn die Aniloxwalze mit Futterpapier versehen wird, wird sie abgesenkt und

Ø Druckplatte, Stop-Feed-Papier und Anilox-Rolle sind oben und die Platte ist

Ø getrennt)

Ø [6]Aniloxwalze mit Keilkupplung, gleichmäßige Tinte, leicht zu

Ø saubere Tinte.

Ø [7]Gummiwalzdurchmesser ¢ 186 mm.optional die Arztklinge

Ø System

Ø [8] Stahlrohroberfläche mit verschleißfestem Gummi und

Ø die Saldo-Korrektur vornehmen.

Ø [9]Gummi bei der speziellen Hochschleifung, Tinteübertragungseffekt

Ø gut, schnelle Freischaltung, Feinabstimmung, Selbstverriegelung

Die Menge der einheitlichen Tinte, die Umwandlung

Ø Wirkung ist gut, um die Lebensdauer der Gummiwalze zu verlängern.

PhaseAnpassungMechanismus

Ø [1]Planetäres Getriebe.

Die Druckphase mit computergestützter PLC-Steuerung auf der digitalen Ebene (Run, stop kann eingestellt werden), manuelle Einstellung der horizontalen Position, Einstellung des Abstands von 10 mm.

Ø [2]im Druckverfahren nach automatischer Druckplatte

Ø Setzen Sie das System zurück.
